Oracle Forms WebStart mit dem JDK 1.6 und dem OC4J der iDSuite 10g

Die im Blog "SUN's Applet-Technologie .." erwähnten drei RIA - Technologien von SUN, Adobe und Microsoft ermöglichen die Ausführung der Applikationen sowohl im WebBrowser als auch direkt auf dem Desktop!
Ich möchte nun zeigen, wie man den Forms 10g WebStart mit dem OC4J der iDeveloper Suite 10gR2 und dem JDK 1.6 Update 11 testen kann:

• Konfigurierung des OC4J der iDS10gR2 Suite:

  In der C:\iDS10gR2\forms\j2ee\orion-web.xml fügen wir in der Sektion "orion-web-app" ein :

directory-browsing="allow"

• Erstellen einer start-web.html Seite und Speichern unter : C:\iDS10gR2\tools\web\html
• Start des OC4J
• Test des Seiten-Zugriffes (Port anpassen) : http://localhost:8889/forms/html/start-web.html => OK.
• Anlegen des Verzeichnisses C:\iDS10gR2\tools\web\html\jnlp
• Anpassung des jnlp - Files (Port, Modulname) und speichern in C:\iDS10gR2\tools\web\html\jnlp


• Kopieren des frmall.jar-Files nach C:\iDS10gR2\tools\web\html\jnlp
• Anlegen des Verzeichnisses C:\iDS10gR2\tools\web\html\jnlp\oracle\forms


• Kopie des Registry.dat-Files nach C:\iDS10gR2\tools\web\html\jnlp\oracle\forms
• Erstellen eines Formsmodules und Speichern des *.fmx in C:\iDS10gR2\forms
• Ausführung des WebStart's : http://localhost:8889/forms/html/jnlp/formsStart.jnlp

Ausserdem wird im Programm-Menü der Applikationsstart eingetragen:

so dass ein schneller Direktstart möglich ist.

Oracle Forms 10g als WebStart Application und damit eigentlich auch als RDA : Rich Desktop Application ..

Friedhold

SUN's Applet-Technologie: JavaFX und Google Maps

In einem früheren Blog-Beitrag hatte ich bereits auf die Erneuerung von SUN's Applet-Technologie hingewiesen und dass dies durchaus Auswirkungen, auch auf Oracle Forms, haben kann!

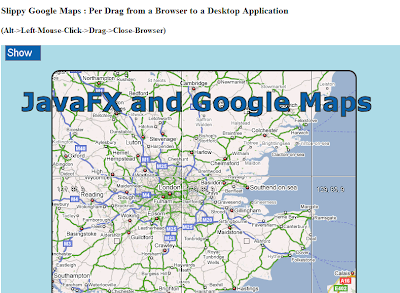

Anhand eines praktischen Beispieles möchte ich nun ein neues Feature demonstrieren: Eine JavaFX - Applikation inkl. Google Maps wird als Applet im Browser gestartet und läßt sich per Drag auf den Desktop, also ausserhalb des Browser-Fensters, ziehen. Danach kann das Browser-Fenster geschlossen werden, so dass wir hiermit eine Desktop - Applikation erhalten. Nun zum Ausprobieren, Voraussetzung ist das JDK 1.6 Update 10+ :



Start der JavaFX-Applikation in einem neuen Browser-Fenster (Bitte beachten: Dies ist nur ein Testbeispiel!)

JavaFX ist übrigens SUN's Antwort auf Adobe's Flex & AIR und Microsoft's Silverlight, Applikationen, die sowohl im WebBrowser als auch im Desktop laufen.

Mit etwas Anpassung können wir natürlich auch Oracle Maps als JavaFX - RDA (Rich Desktop Application) anwenden.

Beste Grüße und ein erfolgreiches Neues Jahr
Friedhold

Oracle Maps mit externer Virtual Earth Satelliten Karte

Oracle Maps und Microsofts Virtual Earth ist eine durchaus akzeptable Mashup Kombination. Mit ein wenig Anpassung kann man die Vektor - Kartensicht in Virtual Earth übrigens auf die Satelliten - Rasteransicht umstellen:



Hier nun beide Oracle Maps - Demos, sozusagen live:

* Virtual Earth mit Kartenansicht
* Virtual Earth mit Satellitenansicht

Wir sind mit unserer "slippy" Oracle Maps sehr flexible und können, wie bereits in der Mashup - Serie mit VE Custom Base Map Tiles gezeigt, nun auch auf einem Remote Customer Grid-Map Layer eigene FOI - Layer darstellen.

Viel Spaß,
Friedhold

Remote Oracle Maps in einer Swing - Applikation

Natürlich ist es anschaulicher, wenn man Oracle Maps direkt und als Live - Demo präsentieren kann. Mit etwas Anpassung ist das Oracle GeoCoding Demo als Web Start Swing-Applikation lauffähig, per rechtem Mouseclick erhält man die Koordinaten im InfoWindow :



Zum Ausprobieren habe ich das Web Start - Demo bereitgestellt.

Damit eröffnen sich mit SUN's Erneuerungen hinsichtlich der Applet- und Web Start- Technologie auch für Oracle Maps neue Möglichkeiten ..

Übrigens läuft das Demo auch problemlos unter Googles WebBrowser Chrome.

Friedhold

Remote Oracle MapViewer Tiles in einer Web Start Swing - Applikation

Bisher hatte ich mich in den Oracle Maps - Mashups Blogs auf die sogenannten 'Slippy' - Maps bezogen: Diese laufen als Thin Clients in den Web-Browsern, programmiert mit JavaScript und sind auf Grund der Leichtgängigkeit sehr beliebt.

Es gibt natürlich nach wie vor die Möglichkeit, die Oracle Map Tiles vom Oracle MapViewer anzufordern: Hierfür wird die Java-Library mvclient.jar verwendet.

Liujian Qian hat uns in seinem wunderbaren Blog ein Swing Mapper-Demo vorgestellt: Dieses habe ich etwas angepasst (den Fokus auf die Lausitz verlagert ;-) ) und als Web Start - Demo bereitgestellt:



Wie bereits in der vorigen Blog-Serie zu den Oracle Maps - Mashups verwende ich hier ebenfalls das Oracle GeoCoding Demo.
Die Navigation in der Swing-Map erfolgt mit den Tasten des Nummern-Blockes: Die Positionsverschiebung mit den Pfeil-Tasten, das Zooming mit der <+> u. <-> - Taste.

Somit haben wir jetzt ein Beipiel zum Remote - Zugriff auf Oracle MapViewer Tiles per Web Start - Swing Applikation.

Friedhold

Google Maps und Oracle Maps Mashup mit externem Custom Map Tile Layer (8)

Im letzten Teil dieser Serie zu 'Oracle Maps Mashups mit externen Customer Map Tile Layern' möchte ich schliesslich die Lösung mit Google Maps Tiles vorstellen. Die Parameterdefinition zur Kartenprojektion ist wie beim Virtual Earth Demo vorzunehmen.

Die Google Tiles Url hatte ich bereits im Blog "Google Maps Tile - URL mit PL/SQL bilden" vorgestellt, so dass eigentlich nur die 'getTileURL' - Funktion angepasst werden muss:



Letzendlich erhalten wir das Google Maps / Oracle Maps Mashup:



Natürlich lassen sich auch auf der Google Maps - Base Map statische und dynamische Features of Interest Layers (FOIs) darstellen, insbesondere auf der Basis von topologischen Abfragen direkt aus Oracle Spatial.

Grüße,
Friedhold

OpenStreetMap - FOI, Virtual Earth und Oracle Maps Mashup (7)

Im letzten Teil (6) hatte ich das Virtual Earth / Oracle Maps Mashup vorgestellt. Um Spatial - Daten als Features of Interest Layer (FOI) auf der extern (remote) gerenderten Customer Tile Map darzustellen, müssen wir die verwendeten OpenStreetMap Daten in den Spherical Mercator, sozusagen Map-konform, umrechnen (analog zum Teil (5) ).

Dann können wir diesen FOI- Layer aktivieren:



und erhalten schliesslich das OpenStreetMap / Virtual Earth / Oracle Maps Mashup:



Friedhold

Virtual Earth und Oracle Maps Mashup mit externem Custom Map Tile Layer (6)

Nun haben wir uns so langsam dem Spherical Mercator genähert und möchten in Oracle Maps als externe Customer Base Map die Virtual Earth Map von Microsoft darstellen. Im Teil 3 dieser Serie hatte ich bereits auf die Notwendigkeit der Anwendung des Google/Vitual Earth Spherical Mercators hingewiesen! Würde man als Map- Projektion den World Mercator 54004 verwenden, :

 var mapConfig=
   {
     "mapTileLayer":"GX_MERCATOR",
     "format":"PNG",
     "coordSys":
     {
       "srid":54004,
       "type":"PROJECTED",
       "distConvFactor":1.0,
       "minX":-2.0037508E7,"minY":-2.0037508E7,
       "maxX":2.0037508E7,"maxY":2.0037508E7
     },

so wären die Demo- Daten leider nicht Karten - konform:



Mit dem derzeit bekanntem (Im Oracle Forum ist der Spherical Mercator als SRID- Update bereits zugesagt worden!) und im Oracle Spatial Forum veröffentlichtem SRID:

 var mapConfig=
   {
     ...
     {
       "srid:1000002,
       ...
     },

sieht das Mashup aus der Virtual Earth Customer Base Map und dem Oracle Maps Demo - FOI - Layer dann so aus:



Microsoft verwendet zum schnellen Zugriff auf die Virtual Earth - Tiles sogenannte Quad-Keys :

 function getVETileQuadKey(tileX, tileY, level)
  {
    var quadKey = "";
    for (var i = level; i > 0; i--)
    {
        var digit = 0;
        var mask = 1 << (i - 1);
        if ((tileX & mask) != 0)
        {
            digit++;
        }
        if ((tileY & mask) != 0)
        {
            digit++;
            digit++;
        }
        quadKey += digit;
    }
    return quadKey;
  }

Mit dem Spherical Mercator eröffnen sich neue Mashup - Möglichkeiten !!

Grüße,
Friedhold

Google Maps Tile - URL mit PL/SQL bilden

Zum Verständnis von Googles / Virtual Earth's Sperical Mercator möchte ich zunächst die dabei verwendete Mercator-Formel vorstellen :



Möchte man nun auf die einzelnen Google-Tiles zugreifen, so muss die Umrechnung der Latitude - und Longitude - Werte mit der Mercator - Formel zunächst in die World-Pixel Koordinaten erfolgen, um letztendlich die Tiles Koordinaten zu bestimmen.

Hier ein Beispiel zur Verifizierung der von mir erstellten PL/SQL- Prozeduren:



Mit der PL/SQL - Package erstellen wir die Google Tile - URL (angewendet wird die sinus-Gleichung):

CREATE OR REPLACE PACKAGE BODY PKG_GET_GMAPS_URL AS

  PI          CONSTANT NUMBER   := 3.141592653589793 ;
  DTOR        CONSTANT NUMBER   := PI / 180;
  RTOD        CONSTANT NUMBER   := 180 / PI;
  TILE_SIZE   CONSTANT NUMBER   := 256;
  MERC_BORDER CONSTANT NUMBER   := 85.0511287798066;

  FUNCTION fnc_get_TileCoord (p_lat IN number, p_lon IN number, p_zoom IN number,
                              p_x OUT NUMBER, p_y OUT NUMBER, p_z OUT NUMBER) RETURN varchar2 IS

    l_sin_pi NUMBER;
    l_norm_x NUMBER;
    l_norm_y NUMBER;
    l_col    NUMBER;
    l_row    NUMBER;

  BEGIN
    IF abs(p_lat) > MERC_BORDER THEN
      RETURN('Invalide Latitude');
    ELSE
      l_sin_pi := SIN((p_lat) * DTOR);
      l_norm_x := p_lon / 180;
      l_norm_y := (0.5 * LN (  (( 1 + l_sin_pi) / (1 - l_sin_pi)) ) ) / PI;
      -- column
      p_x := POWER(2, p_zoom) * (( l_norm_x + 1 ) / 2);
      -- row
      p_y := POWER(2, p_zoom) * (( 1 - l_norm_y ) / 2);
      p_z:= p_zoom;

      RETURN('OK');
    END IF;
  END fnc_get_TileCoord;

  PROCEDURE prc_get_TileCoord (p_lat IN number, p_lon IN number, p_zoom IN number) IS

    l_x      NUMBER;
    l_y      NUMBER;
    l_z      NUMBER;
    l_xpos   NUMBER;
    l_ypos   NUMBER;
    l_res    VARCHAR2(2000);
    l_paras  VARCHAR2(500);

  BEGIN

    l_res:= fnc_get_TileCoord(p_lat, p_lon, p_zoom, l_x, l_y, l_z);

    dbms_output.put_line(l_res);

    l_xpos:= trunc((l_x - trunc(l_x) ) * TILE_SIZE);
    l_ypos:= trunc((l_y - trunc(l_y) ) * TILE_SIZE);

    dbms_output.put_line('x-Pos. in World: '||to_char(trunc(l_x * 256) ) || ' / ' ||
                         'y-Pos. in World: '||to_char(trunc(l_y * 256) ));

    dbms_output.put_line('x-Pos. in Tile: '||to_char(l_xpos)|| ' / ' ||
                         'y-Pos. in Tile: '||to_char(l_ypos));
    dbms_output.put_line(' --- ');

    l_paras := 'x=' ||to_char( trunc( l_x ) )||
               '&y='||to_char( trunc( l_y ) )||
               '&zoom='||to_char(17-p_zoom);

    dbms_output.put_line('http://mt0.google.com/mt?'||l_paras);

  END prc_get_TileCoord;

END PKG_GET_GMAPS_URL;

Nachfolgend angewendet, erhalten wir die World- und Tile - Pixel Koordinaten und natürlich die Google- Tile URL:

SQL> set serverout on
SQL> exec pkg_get_gmaps_URL.prc_get_TileCoord (52.514653902014715, 13.350105285644531, 13)
OK
x-Pos. in World: 1126345 / y-Pos. in World: 687822
x-Pos. in Tile: 201 / y-Pos. in Tile: 206
---
http://mt0.google.com/mt?x=4399&y=2686&zoom=4

Eine Differenz von einem World-Pixel zur obigen Tile - Map kann man gelten lassen !

Dank Oracle's PL/SQL !

Friedhold

PS: Googles Mercator wird übrigens 900913 genannt und kommt eigentlich von 600613 - in der SMS-Schrift : Google.
